Dlaczego liny stalowe o poziomej grawitacji HGTU często się psują? Analiza przyczyn źródłowych i praktyczna lista kontrolna

2026-07-08 0 Zostaw mi wiadomość

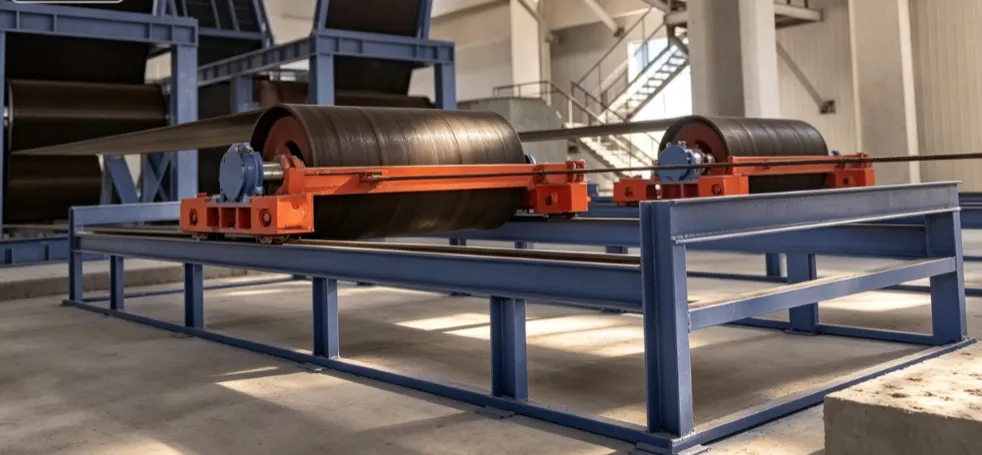

Horizontal Gravity Take-up (HGTU)

W systemach do transportu materiałów sypkich o dużej wytrzymałości nagła awaria liny stalowej na:Poziomy odbiór grawitacyjny (HGTU)jest niezwykle niebezpieczne. Nieoczekiwany spadek przeciwwagi ważącej kilka ton powoduje nie tylko kosztowne, nieplanowane przestoje, ale także stwarza katastrofalne ryzyko dla bezpieczeństwa. Dlaczego te liny stalowe tak często się psują? Poniżej znajduje się 7 głównych przyczyn awarii oraz praktyczna lista kontrolna rozwiązywania problemów na miejscu.

A.7 Podstawowe przyczyny uszkodzeń lin stalowych w przypadku poziomego odbioru grawitacyjnego (HGTU)

1. Awaria zmęczenia zginającego

Lina stalowaPoziomy odbiór grawitacyjny (HGTU)jest poddawany złożonym, zmiennym naprężeniom, gdy wielokrotnie przechodzi przez krążki podczas pracy.

Uwaga: Druty z rdzeniem wewnętrznym zwykle zużywają się szybciej niż splotki zewnętrzne. Degradacja ta zachodzi głęboko w konstrukcji, co sprawia, że jest ona bardzo niewidoczna podczas podstawowych inspekcji powierzchni.

2. Nieoptymalny stosunek średnicy krążka do liny (stosunek D/d)

Światowe standardy inżynieryjne (takie jak CEMA) określają, że stosunek średnicy podziałowej krążka linowego do nominalnej średnicy liny (D/d) musi wynosić co najmniej 20:1 do 40:1. Niewymiarowe krążki wciskają linę stalową w zbyt mały promień, przyspieszając zmęczenie zginające w wykładniczym tempie.

3. Niewystarczający współczynnik bezpieczeństwa i anomalie napięcia

Współczynnik bezpieczeństwa na rozciąganie lin stalowych odbierających na przenośnikach do transportu materiałów sypkich nie powinien być nigdy niższy niż 5,5. I odwrotnie, niewystarczające napięcie powoduje luz paska podczas uruchamiania lub wyłączania, generując ogromne dynamiczne obciążenia udarowe, które powodują zerwanie liny.

4. Zużycie mechaniczne i ścieranie wewnętrzne

Ciągłe twarde tarcie pomiędzy liną stalowąPoziomy odbiór grawitacyjny (HGTU)a zużyte rowki koła pasowego lub niewspółosiowe koła pasowe odchylające stale zmniejszają metalowy przekrój poprzeczny i pogarszają jego ogólną nośność.

5. Korozja w trudnych warunkach

W wilgotnych, odkrywkowych lub agresywnych chemicznie środowiskach górniczych wilgoć i elementy korozyjne powodują korozję wżerową na powierzchni metalu. To nie tylko zmniejsza powierzchnię nośną, ale także tworzy poważne punkty koncentracji naprężeń, które przyspieszają pękanie zmęczeniowe.

6. Nieodpowiednie smarowanie

Bez regularnego stosowania smarów do lin stalowych o wysokiej penetracji wewnętrzne druty stalowe podlegają silnemu tarciu na sucho pod obciążeniem, powodując intensywne miejscowe nagrzewanie, mikrospawanie i szybką degradację liny.

7. Poważne i częste obciążenia udarowe

Gwałtowne uruchomienie przenośnika, sekwencje hamowania awaryjnego lub nagłe zablokowanie się materiału w zsypach powodują natychmiastowe szczytowe napięcia. Te przejściowe obciążenia udarowe mogą z łatwością wzrosnąć powyżej rzeczywistej wytrzymałości na zrywaniePoziomy odbiór grawitacyjny (HGTU)lina stalowa.

B. Lista kontrolna inżyniera ds. konserwacji na miejscu

Przedmiot kontroli	Norma przemysłowa i specyfikacja techniczna	Znaczenie i cel
Kompleksowy przegląd okresowy	Połączona kontrola wzrokowa i dotykowa	Skoncentruj się na uszkodzonych drutach, korozji wżerowej i miejscowych deformacjach, aby zapobiec nagłemu zerwaniu liny
Pomiar utraty średnicy zewnętrznej	10%Rzeczywisty ubytek średnicy wskutek zużycia < 10%	Zgodnie z normą ISO 4309, jeśli zmniejszenie średnicy wynosi ≥ 10%, należy natychmiast wymienić linę
Weryfikacja średnicy krążka	Stosunek D/d ≥ 20:1 (zalecane 30:1)	Zwiększenie średnicy krążka może znacznie wydłużyć żywotność liny stalowej
Walidacja współczynnika bezpieczeństwa	Współczynnik bezpieczeństwa ≥ 5,5	Zapewnia, że zweryfikowana wytrzymałość liny stalowej spełnia warunki normalnej pracy oraz warunki rozruchu i wyłączenia
Wdrożenie standardowego smarowania	Specjalistyczny smar do lin stalowych o wysokiej penetracji	Minimalizuje tarcie wewnętrzne i uszczelnia wilgoć. Smarowanie jest podstawowym zadaniem konserwacji
Kontrola krążków linowych i rynny prowadzącej	Sprawdź pod kątem zużycia rowków i niewspółosiowości	Odkształcenie rowka (takie jak zużycie w kształcie litery V) spowoduje ściśnięcie liny, prowadząc do przyspieszonego zużycia mimośrodowego
Monitorowanie przewozu odbiorczego	Upewnij się, że tor jezdny jest całkowicie wolny od jakichkolwiek mechanicznych zacięć	Zakleszczenie mechaniczne bezpośrednio zmusi linę stalową do wytrzymania obciążenia kilkakrotnie przekraczającego jej obciążenie projektowe
Zakładanie dzienników operacyjnych	Rejestruj daty instalacji, liczbę uszkodzonych przewodów i częstotliwość wymiany	Umożliwia zespołowi technicznemu identyfikowanie wzorców cyklicznych i wdrażanie konserwacji predykcyjnej

C. Wnioski i zalecenia ekspertów

1. Częste awarie liny stalowejPoziomy odbiór grawitacyjny (HGTU)systemów rzadko jest przypadkowym wypadkiem — jest to zazwyczaj połączony wynik niewłaściwego wstępnego doboru (takiego jak zbyt małe koła pasowe i niewystarczający współczynnik bezpieczeństwa) oraz braku właściwej rutynowej konserwacji.
2. Jako profesjonalny producent specjalizujący się w wysokowydajnych, ciężkich przenośnikach górniczych i kluczowych komponentach, firma Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. zajmuje się optymalizacją systemów odbioru dla klientów z branży górniczej na całym świecie. Zapewniamy:

· Weryfikacja naprężeń układu odbiorczego i ocena zmęczenia

· Wysoka kompatybilność wyboru i dopasowywania

liny stalowe i elementy krążków linowych

·Konsultacje techniczne dotyczące pełnego cyklu życia napinania

Montaż urządzenia

Jeśli w Twoim przenośniku występują problemy z pęknięciem liny stalowej, skontaktuj się z namiRui Le'erMiędzynarodowy zespół obsługi technicznej w celu bezpłatnej oceny technicznej i niestandardowych rozwiązań.
